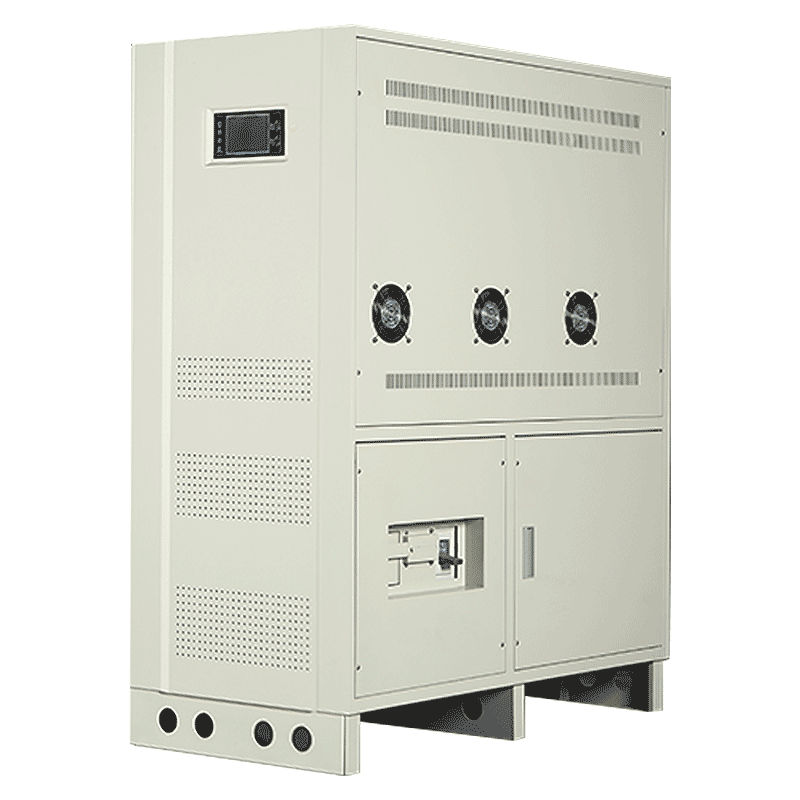

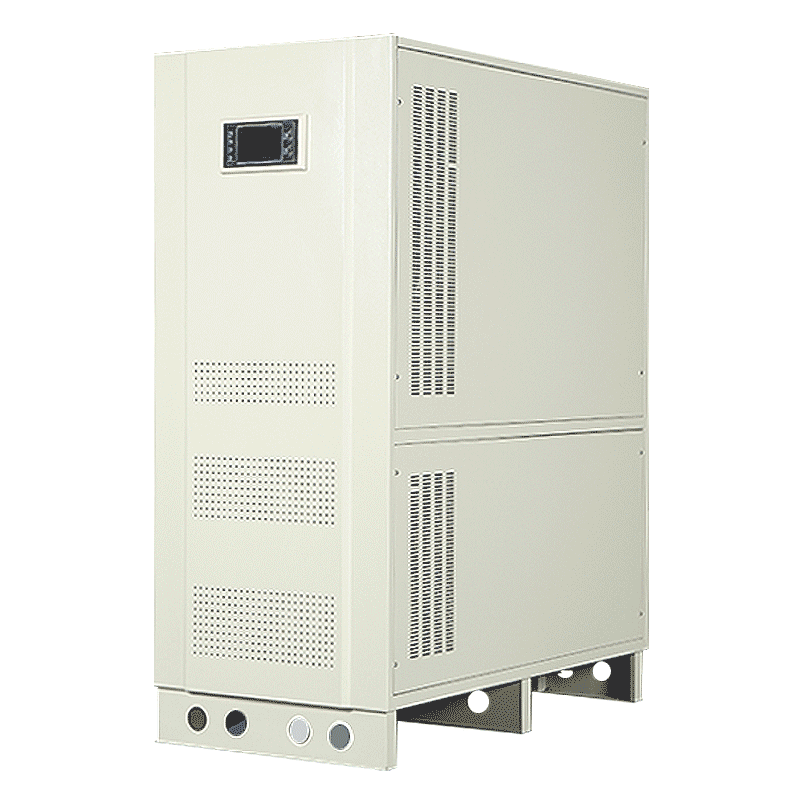

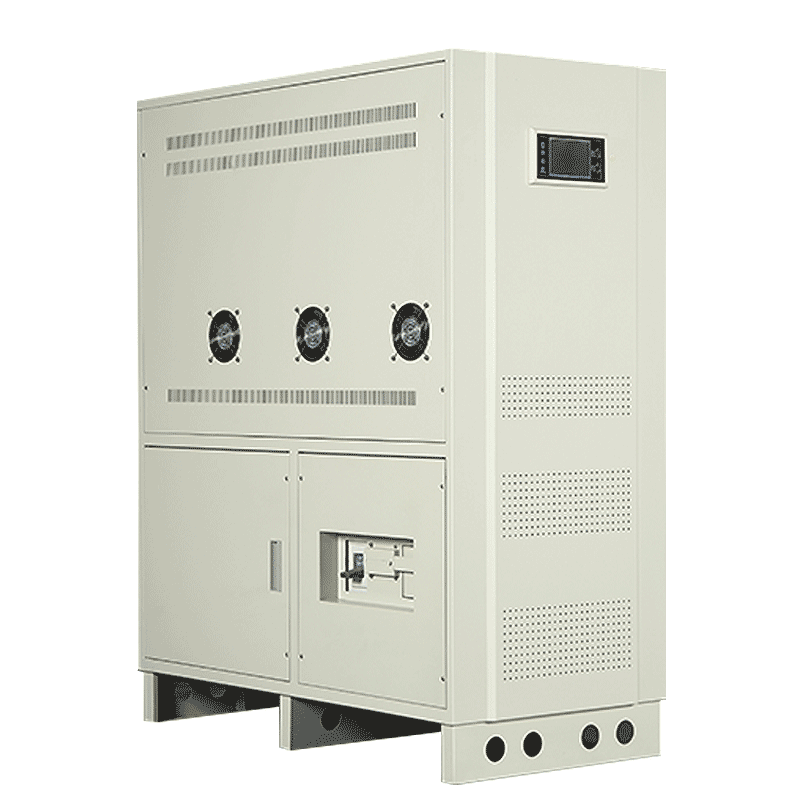

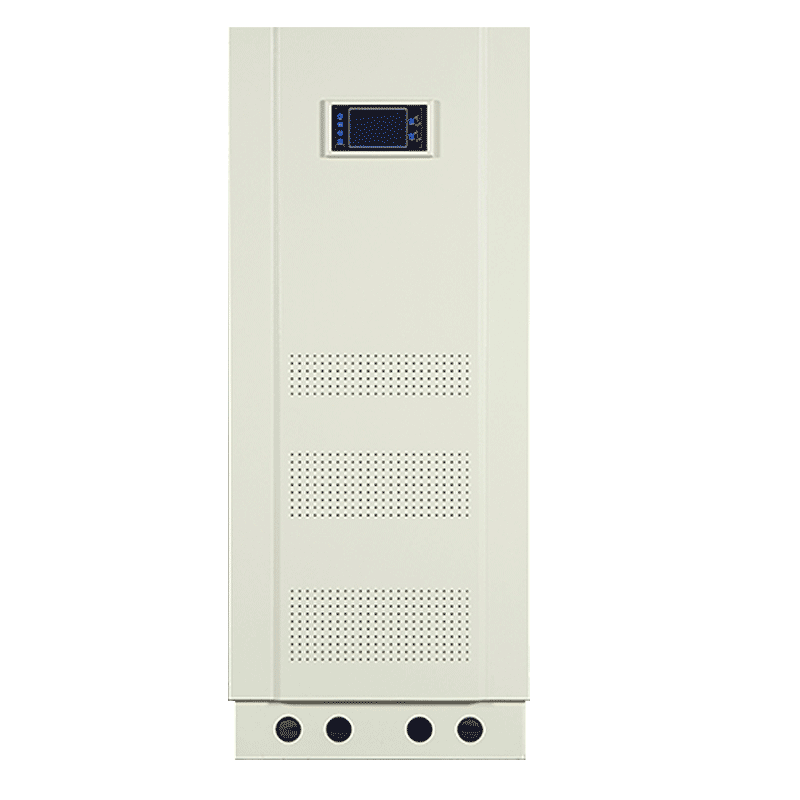

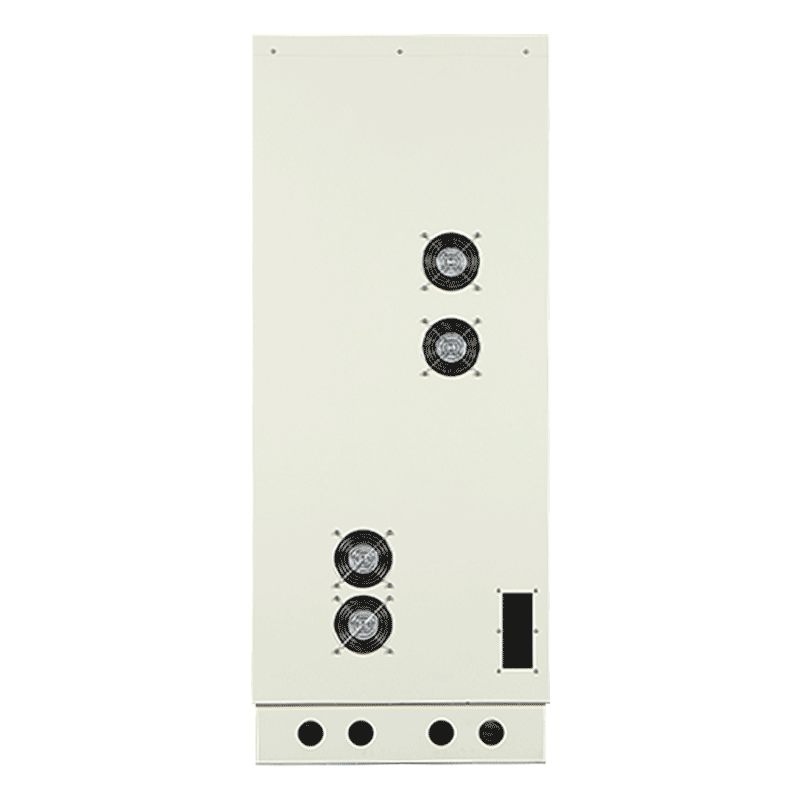

無觸點穩壓器主要由隔離變壓器、SCR模塊、CPU控制核心和安全保護裝置組成。采用最新DSP運算計量芯片控制技術、快速交流采樣技術、有效值校正技術、電流過零切換技術和快速補償穩壓技術，將智能儀表、快速穩壓和故障診斷結合在一起，實現了全無觸點控制，使產品更安全、高效、精密。
1、CPU智能控制，數字電路，穩定可靠
2、大屏幕液晶顯示，人性化人機操作界面
3、三相分調、無觸點，無電機，無碳刷，無磨損，免維護
4、穩壓速度≤40ms，可用于任何負載。
5、保護功能全，具備過壓，欠壓，過載，缺相，錯相，旁路，短路等保護。
6、具備遠程控制功能 (選配)。
1、航空航天
2、工業制造
3、新能源器械
4、地鐵車站
5、通信基站
6、醫療實驗設備
7、半導體制造
8、精密儀器
9、文化教育
型號 | 功率 | 尺寸（寬*深*高）mm | 凈重 |
ZW33-20K-S15 | 16kw | 380×780×830 | 100 |
| ZW33-30K-S15 | 24KW | 380×780×830 | 109 |
| ZW33-50K-S15 | 40KW | 380×780×830 | 126 |
| ZW33-60K-S15 | 48KW | 380×780×830 | 167 |
| ZW33-80K-S15 | 64KW | 380×780×830 | 181 |
| ZW33-90K-S15 | 72KW | 520×850×1350 | 210 |
| ZW33-100K-S15 | 80KW | 520×850×1350 | 396 |
| ZW33-120K-S15 | 100KW | 430×780×1170 | 254 |
| ZW33-150K-S15 | 120KW | 550×940×1380 | 270 |
| ZW33-200K-S15 | 160KW | 550×940×1380 | 311 |
| ZW33-250K-S15 | 200KW | 600×1150×1450 | 373 |
| ZW33-300K-S15 | 240KW | 1050×700×1500 | 530 |
| ZW33-400K-S15 | 320KW | 1050×700×1500 | 610 |
| ZW33-500K-S15 | 400KW | 1200×800×1600 | 850 |
| ZW33-800K-S15 | 640KW | 1300×800×1950 | 1300 |
| ZW33-1000K-S15 | 800KW | 1300×800×1950 | 1800 |
| ZW33-1200K-S15 | 1000KW | 1500×1000×1950 | 2500 |
| ZW33-1500K-S15 | 1200KW | 1500×1000×2000 | 3500 |
| ZW33-2000K-S15 | 1600KW | 1500×1000×2000 | 5600 |
| ZW33-2500K-S15 | 2000KW | 1800×1500×2000 | 6500 |
| ZW33-3000K-S15 | 2400KW | 1800×1500×2000 | 7000 |
| 控制方式 | SCR非接觸式（CPU數字電路） | ||||||||||
| 輸入 | |||||||||||
| 額定電壓 | 380VAC (3L+N+G) | ||||||||||
| 電壓范圍 | 323VAC ~ 437VAC（可定制更寬范圍） | ||||||||||
| 頻率 | 50/60 Hz | ||||||||||
| 輸出 | |||||||||||
| 額定電壓 | 380VAC (3L+N+G) | ||||||||||
| 穩壓精度 | ±1% (1%~5%可調整) | ||||||||||
| 功率因數 | PF≥0.8 | ||||||||||
| 效率 | ≥98% | ||||||||||
| 響應時間 | ≤0.04S | ||||||||||
| 延時輸出 | ≤5s（選配項） | ||||||||||
| 保護功能 | |||||||||||
| 過壓 | 輸出超過額定電壓10℅（可調整），不間斷轉旁路 | ||||||||||
| 欠壓 | 輸出低于額定電壓15℅（可調整），不間斷轉旁路 | ||||||||||
| 過載 | 超過額定電流時，不間斷轉旁路 | ||||||||||
| 錯相 | 當三相電相序出現錯誤時，不間斷轉旁路 | ||||||||||
| 短路 | 當負載設備短路時，切斷輸入電源 | ||||||||||
| 旁路 | 當穩壓器故障或維修時，具備電源手動或自動直通裝置 | ||||||||||
| LCD屏顯示狀態 | |||||||||||
| 輸入電壓 | 實時顯示輸入市電電壓 | ||||||||||
| 輸出電壓 | 實時顯示穩壓器輸出電壓 | ||||||||||
| 輸出電流 | 實時顯示當前工作電流 | ||||||||||
| 工作狀態 | AVR, Bypass, Fuse Blown, Over-voltage, Under-voltage,Over-load etc. | ||||||||||
| 其它指標 | |||||||||||
| 冷卻方式 | 風冷 | ||||||||||
| 絕緣電阻 | 整機對地≥2MΩ | ||||||||||
| 整機耐壓 | 整機對地2000VAC/分無擊穿、無飛弧現象 | ||||||||||
| 產品噪音 | ＜65dB/米 | ||||||||||
| 環境要求 | |||||||||||
| 工作溫度 | 0℃-45℃（無結露現象 ) | ||||||||||
| 工作濕度 | 20℅-90℅ | ||||||||||
| *現行產品規格若有變更，不再另行通知，請來電確認。 | |||||||||||
